涂装车间电控系统涵盖了工艺和输送两大块，其中工艺又分为前处理、电泳、电泳烘干、胶烘干、中涂喷漆、中涂烘干、面漆喷漆、罩光喷漆和面漆烘干等控制系统，输送按工艺路径划分为若干套控制系统。

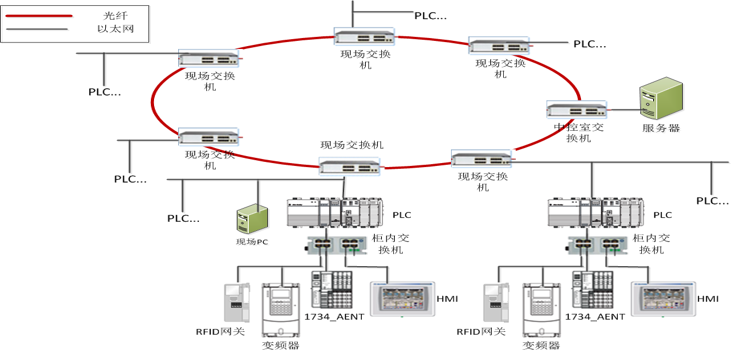

每个系统都是以AB PLC为控制核心，搭配两块以太网卡，一块网卡用来连接PMC的上层网络，PMC的上层网络通过现场布局的7个光纤交换机环网组成，各系统之间也通过此网络进行通讯交互数据；另一块网卡用来连接柜内底层的电气设备，如变频器、远程1734-IO站、触摸屏、RFID站等。
PMC服务器布置在中控室，现场6台PC机作为PMC客户端，安放在RFID关键的地方，用来查看AVI信息及各系统设备状态。
典型案例：北汽青岛姜山基地涂装电控系统
